ISO / ISO prodlužovací kabel

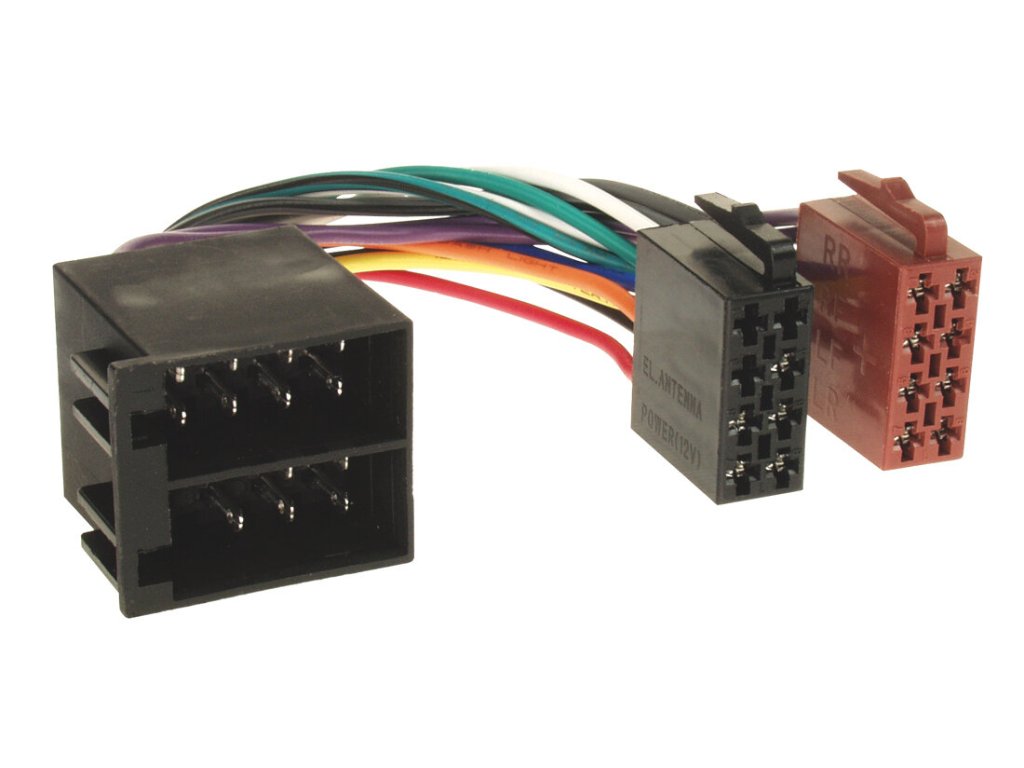

ISO / ISO prodlužovací kabelový svazek pro napájení autorádia s ISO konektorem. Univerzální použití - plně osazený ISO konektor.
ISO / ISO prodlužovací kabelový svazek pro napájení autorádia s ISO konektorem.
Zapojení vodičů - kabelů v ISO konektoru
Napájecí část ISO konektoru - černá svorkovnice:
Černý kabel : kostra (-12V)
Červený kabel : spínací +12V napětí pro zapnutí autorádia - po otočení klíčků
Žlutý kabel : trvalé +12V napájení autorádia - drží paměť autorádia
Modrý kabel : napájecí nebo spínací +12V napětí / anténní zesilovač, spínací napětí pro zesilovač a pod..
Oranžový kabel : vstup pro info. o rozsvícených světel. Pokud na tento vodič přijde +12V napětí, tak autorádio ztlumí displej.
Napájecí část pro 4x reproduktory - hnědá svorkovnice:
Zelený kabel : LZ = Levý Zadní reproduktor / + pól
Zelený kabel s pruhem : LZ = Levý Zadní reproduktor / - pól
Bílý vodič : LP = Levý Přední reproduktor / + pól
Bílý vodič s pruhem : LP = Levý Přední reproduktor / - pól
Šedý kabel : PP = Pravý Přední reproduktor / + pól
Šedý kabel s pruhem : PP = Pravý Přední reproduktor / - pól
Fialový kabel : PZ = Pravý Zadní reproduktor / + pól
Fialový kabel s pruhem : PZ = Pravý Zadní reproduktor / - pól
Doplňkové parametry
| Kategorie: | ISO / Fakra adaptéry a konektory pro nápájení autorádia |
|---|---|
| Značka: | MERCEDES, BENTLEY, PEUGEOT, RENAULT, CITROEN, FIAT, CHEVROLET, ALFA ROMEO, LANCIA, HYUNDAI, KIA, CADILLAC, HONDA, CHRYSLER, SMART, SAAB, DAIHATSU |
